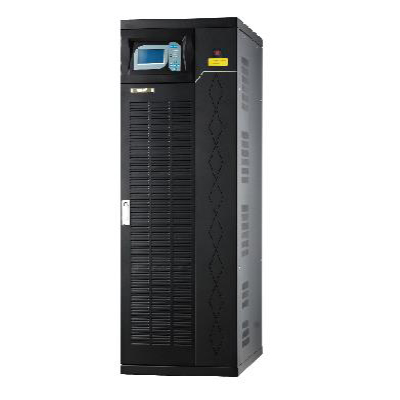

守护神N33系列10-60KVA

产品型号:SH-N-3310, SH-N-3315, SH-N-3320, SH-N-3330, SH-N-3340, SH-D-3350, SH-N-3360

输出功率:10KVA 15KVA 20KVA 30KVA 40KVA 50KVA 60KVA

输入电压:380(-45%~25%)VAC

输出电压:三相380±1%(400±1% 、415±1%可选)VAC

电池电压:348VDC

延时时间:电池供电时间可任意配置

在线订购

产品详情

三进三出高频化SH-N33系列双变换在线式UPS,采用先进的功率因数校正技术及性能优越的SPWM逆变器控制技术,具有极高的输入功率因数和极低的输入电流谐波失真,能满足用户需求的新一代的绿色电源装置。此款产品体积小、重量轻,为用户节省空间的同时,其优异的品质更可为IT机房、数据中心、工业自动化、精密仪器设备等提供安全可靠的全面保护。

产品功能

三进三出高频化SH-N33系列双变换在线式UPS,采用先进的功率因数校正技术及性能优越的SPWM逆变器控制技术,具有极高的输入功率因数和极低的输入电流谐波失真,能满足用户需求的新一代的绿色电源装置。此款产品体积小、重量轻,为用户节省空间的同时,其优异的品质更可为IT机房、数据中心、工业自动化、精密仪器设备等提供安全可靠的全面保护。

● IT机房 ● 数据中心  ● 自动化设备

● 精密仪器 ● 智能设备

主要特点

绿色高效  节省成本

● 采用先进PFC控制技术,输入功率因素﹥0.99,有效提高电能利用率、减少谐波污染,降低电网 负荷;整机体积小、重量轻,环境利用率高、降低投资成本.

● 符合国家标准的EMC电磁兼容特性,降低、避免各类干扰,保证电网纯净.

DSP数字化控制  提高性能

● 逆变控制、相位同步、逻辑控制等采用DSP数字化控制,整机精度高、速度快、性能好.

多级保护  安全运行

● 具有输入过压、输入欠压、过载、短路、缺相、相序错误等告警及保护功能,适应性强,抗负 载能力强.

设计完善  可靠性高

● 自主专利的无主从自适应并联技术,可任意在线并联扩容或N+1冗余并联,满足用户边建设边投 资的成长需求:

● 各并联设备无主从之分,避免单一故障点.

● 无需任何附件可实现N+1并联.

● 理论上无并机数量限制.

● 手动维护旁路设计,维修时仍然可以对负载进行不间断供电,提高可靠性及可维护性.

● 风机智能调速,延长风机寿命,降低UPS工作噪音.

人性管理  操作简便

● 中/英文LCD大液晶显示,1000条历史记录功能,准确显示UPS工作状态.

● 完善的网络监控方案,具实时监控、自我诊断、智能查询、自动告警、自动存盘等功能,随时 对UPS运行情况了如指掌.

增值选件

● 自主专利MMBM-2智能化电池监控管理系统

● 实时监测电压、电流、电池温度等

● 智能分析电池工作状态

● 系统异常声光告警

● 实时状态记录保存功能

● RS232、RS485接口远程监控功能

● 管理方便,安装简便


规格参数表

指标               型号

 指标

SH-N-3310

SH-N-3315

SH-N-3320

SH-N-3330

SH-N-3340

SH-D-3350

SH-N-3360






电压范围 (VAC)

380(-45%25%)

整流输入频率范围 (Hz)

50/60±5%(±10%) 旁路输入同步跟踪

旁路输入电压范围(V)

+15%(+20%可选)/-25%

输入功率因数

0.99

相    数

3φ4W+PE

电池电压 (VDC)

348

充电电流(A)

4/6

4/8




容量 (KVA)

10

15

20

30

40

50

60

电压 (VAC)

三相380±1%(400±1% 、415±1%可选)

频率 (Hz)

市电正常,自动同步跟踪;市电异常,本机50±0.2%

三相相位误差

2

并联方式 (并机型)

并机可选;无主从自适应并联,可多台扩容并联或N+1并联冗余

波形失真

线性负载下THD≤3%

静态旁路转换时间 (ms)

0

系统效率

≥90

≥91

过载能力

130%满载时维持1分钟,150%满载时维持10


手动维护旁路

提供无转换时间的维修旁路开关

直流启动功能

具备直流启动功能

备用时间

电池供电时间可任意配置

电池管理

定时自动均/浮充转换,具备电池自测试功能,当电池异常时自动告警并判断电池好坏

电池监测功能 (选件)

MMBM电池监控管理系统,实时监测单节电池工作状态

LCD显示

三相输入电压、输出电压、电池电压、负载大小、电池充放电电流、历史记录的查询等

LED显示

整机的工作状态

报警功能

市电异常、电池欠压、过载、UPS故障

通信功能

提供干接点通信和RS232/RS485,可选配SNMP选件实现UPS的智能监控。

保护功能

电池低压保护、过载保护、过温保护、输出短路保护、输出过/欠压保护

远程监控 (选件)

独立的数字化远程监控器,通过RS485支持,距离可达1000米,实现安全、便捷的远程监控

电磁兼容

符合GB7260.2

音频噪音 (dB)

<60(离箱体正面一米处)

<65(离箱体正面一米处)

尺寸(宽×深×高) (mm)

400×800×1180

500×800×1600

重量 (kg)

105

115

115

125

215

235

 255
