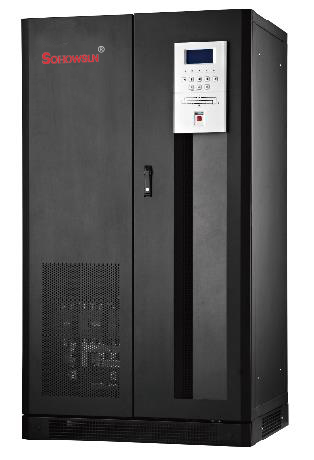

守护神工频D33系列80-160KVA
产品型号：SH-D-3380 SH-D33100 SH-D33120 SH-D33160
输出功率：80KVA 100KVA 120KVA 160KVA
输入电压：380VAC±25%
输出电压：380VAC±1%（400±1%、415±1%可选）
电池电压：348VDC
延时时间：
在线订购产品详情
SH-D系列中大功率UPS，汇集数华公司十年的研发经验，采用无主从自适应并联技术，配以先进的IGBT功率器件、性能优越的SPWM逆变器、智能化多模式电池管理技术和丰富的电源管理软件等设计的高性能正弦波不间断电源，具有良好的性价比和用户基础。
产品功能
SH-D系列中大功率UPS，汇集数华公司十年的研发经验，采用无主从自适应并联技术，配以先进的IGBT功率器件、性能优越的SPWM逆变器、智能化多模式电池管理技术和丰富的电源管理软件等设计的高性能正弦波不间断电源，具有良好的性价比和用户基础。
高可靠性设计
●标配输出隔离变压器，具备良好的抗负载冲击和短路保护能力，工频设计更适应电力不稳的复杂电网环境。
●采用无主从自适应并机技术，根据业务发展在线升级或扩容，满足边成长、边建设需求：
●各并联设备无主从之分，避免单一故障点
●无需任何附件可实现N+1并联
●理论上无并机数量限制
●3×2冗余逻辑电源设计，提高整机可靠。
高性能设计
●双DSP全数字化控制，整机精度高，运算速度更快。
●允许三相负载100%不平衡，负载适应性强，输出配电方便，尤为适用于机房、通信、工业应用等重要环境。
●宽范围电压输入设计，市电输入范围可达±25%，允许的市电频率可达40～70Hz，特点适用于中国电网环境。
灵活的组网监控管理功能
●通过RS232/RS485数据通讯接口、SNMP网络适配器，配合UPS智能监控软件，让用户对UPS的运行情况了如指掌。
人性管理 维护简便
●中英文LCD液晶显示，记录UPS工作状态、参数，便于用户管理。
●停电来电时刻记录，
●深度放电（达到50%以上）次数
●旁路时刻记录
●各种告警记录、参数异常记录
●1000条保护动作历史记录等
绿色环保
●符合国家标准EMC电磁兼容特性（GB7260.2），降低、避免各类辐射、传导干扰，构建纯净电网环境。
完善的整机保护功能
● 逆变输出短路保护
● 市电输入高压保护
● UPS输出高低压保护
● 电池极性反接保护
● 过温、过载保护
● 电池过充保护
● 手动维护开关误操作保护
● 重要操作密码锁定
智能电池管理功能
● 无风险双模式电池在线测试功能
● 充电电压温度补偿功能
● 电池放电终止电压智能调节功能
● 电池极性反接保护和告警
● 电池定期自动放电激活
● 自动设定充电电池功能
增值选件
● 智能化电池监控管理系统
● 实时监测电压、电流、电池温度等
● 智能分析电池工作状态
● 系统异常声光告警
● 实时状态记录保存功能
● RS232、RS485接口远程监控功能
● 休眠唤醒功能
● 管理方便，安装简便
● 输入隔离变压器、旁路隔离变压器
● 无源PFC
● SNMP选配
规格参数表
指标 型号 | SH-D-3380 | SH-D33100 | SH-D33120 | SH-D33160 | |
输 入 特 性 | 电压范围 (VAC) | 380±25% | |||
整流输入频率范围 (Hz) | 40～70 | ||||
旁路同步跟踪范围 (Hz) | 50±5%(±10%可选) | ||||
相 数 | 3φ4W+PE | ||||
电池电压 (VDC) | 348 | ||||
充电电流 (A) | 充电电流可依据电池AH数设置自动调整，最大充电电流40A | ||||
输 出 特 性 | 容量 (kVA) | 80 | 100 | 120 | 160 |
相 数 | 3φ4W+PE | ||||
电压 (VAC) | 380±1%（400±1%、415±1%可选） | ||||
频率 (Hz) | 市电正常，自动同步跟踪；市电失败，本机50±0.2% | ||||
三相100%负载不平衡电压稳定度 | ≤2%，允许100%不平衡 | ||||
三相相位误差 | ≤2度 | ||||
波形失真 | 线性负载下THD≤3% | ||||
静态旁路转换时间 (ms) | 0 | ||||
系统效率 | ≥91％ | ||||
并联运行模式 (并机型) | 无主从自适应多机冗余并联方式 | ||||
过载能力 | 125%满载时维持15分钟，150%满载时维持1分钟 | ||||
其 它 特 性 | 手动维护旁路 | 具备无转换时间的维修旁路开关 | |||
冷启动功能 | 具备直流启动功能 | ||||
LCD显示 | 三相输入电压、输入频率、三相输出电压、负载、电池电压、电池充放电电流等 | ||||
LED显示 | UPS工作状态和故障指示 | ||||
报警功能 | 输入异常、电池欠压、过载、故障 | ||||
通信功能 | 提供干接点通信和RS232/RS485，实现UPS的智能监控 | ||||
电池管理 | 定时自动均/浮充转换；具备电池自测试功能，当电池异常时将自动告警并判断电池好坏 | ||||
电池监测功能 (选件) | MMBM电池监控管理系统，实时监测单节电池工作状态 | ||||
保护功能 | 输出短路保护、过载保护、过温保护、电池低压保护、输出过压/欠压保护 | ||||
电磁兼容 | 符合GB7260.2-2003 | ||||
噪音 (dB) | ＜65（离箱体正面一米处） | ||||
冷却方式 | 强制风冷 | ||||
工作温度 (℃) | 0～40 | ||||
尺寸(宽×深×高) (mm) | 1000×800×1800 | ||||
重量 (kg) | 690 | 725 | 775 | 980 | |
